Tủ Lạnh Hitachi Inverter Lỗi Bo Công Suất: Nhận Biết & Cách Sửa Chữa Chuyên Sâu

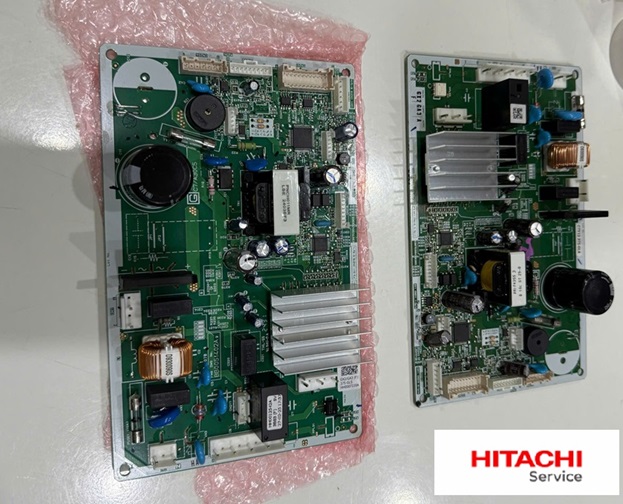

1. Bo công suất tủ lạnh Hitachi Inverter là gì?

Bo công suất (Khối IPM - Intelligent Power Module) là trái tim của hệ thống biến tần. Nó nhận tín hiệu từ Bo mạch chủ (Vi xử lý) yêu cầu máy nén cần chạy nhanh hay chạy chậm. Dựa vào đó, Bo công suất sẽ cấp ra dòng điện biến tần 3 pha để điều tốc lốc máy Inverter một cách chính xác nhất.

Bởi vì nó phải chịu tải toàn bộ công suất điện kéo lốc máy, nên các linh kiện trên bo công suất (đặc biệt là IC công suất) hoạt động ở nhiệt độ rất cao và dễ bị hư hỏng nhất trong toàn bộ hệ thống mạch điện tử.

2. Dấu hiệu cảnh báo tủ Hitachi bị lỗi bo công suất

Khi IC công suất chết, máy nén sẽ không được cấp điện để chạy. Bạn sẽ nhận thấy các biểu hiện rõ ràng sau:

• Tủ mất lạnh hoàn toàn: Dù đèn trong ngăn mát vẫn sáng khi mở cửa, nhưng sờ hai bên hông tủ lạnh không thấy hơi ấm, bên trong tủ hoàn toàn không có hơi lạnh ở mọi ngăn. (Tham khảo: Cách xử lý tủ lạnh Inverter mất lạnh).
• Lốc máy im lìm: Áp tai vào phía sau gầm tủ, bạn không hề nghe thấy âm thanh rung nhẹ "vo vo" của lốc máy nén.
• Báo mã lỗi nháy đèn: Đây là tín hiệu chắc chắn nhất. Tủ Hitachi Inverter thường báo lỗi chớp nháy đèn hình chìa khóa 7 lần liên tục (Lỗi quá dòng), hoặc đôi khi là 12 nháy, 14 nháy tùy theo việc quạt dàn nóng có bị ảnh hưởng theo hay không. Xem Bảng mã lỗi tủ lạnh Hitachi.

3. TOP 3 Nguyên nhân khiến IC công suất bị chập cháy

3.1. Block máy nén bị kẹt cơ, chập cuộn dây

Đây là nguyên nhân nguy hiểm nhất tạo ra phản ứng dây chuyền. Nếu lốc máy nén bị kẹt pittong bên trong hoặc chập cuộn dây đồng, khi bo công suất phóng điện xuống để kích lốc khởi động, dòng điện sẽ bị kẹt lại và dội ngược cực mạnh về bo mạch. Hậu quả là IC công suất nung nóng và nổ tung ngay lập tức.

3.2. Sốc điện áp và tuổi thọ linh kiện

Mạch Inverter sử dụng các tụ bù điện áp lên đến 300V DC. Nếu lưới điện gia đình tăng giảm quá đột ngột, điện áp vọt lên sẽ phá hủy các Diode chỉnh lưu và IC công suất. Ngoài ra, sau 5-7 năm sử dụng liên tục, keo tản nhiệt của IC bị khô đi khiến linh kiện tự lão hóa và hỏng hóc.

Hình ảnh: Kỹ thuật viên sử dụng đồng hồ VOM để đo đạc chỉ số các chân của IC công suất (IPM) trên bo mạch Hitachi Inverter.

3.3. Tản nhiệt kém do bụi bẩn

Bo công suất luôn được ốp vào một miếng nhôm tản nhiệt rất to và có một quạt nhỏ làm mát khoang lốc (quạt dàn nóng). Nếu quạt này chết hoặc gầm tủ quá dơ, bụi bám kín mít miếng nhôm, IC sẽ bị quá nhiệt cục bộ (Overheating) và tự động đứt để bảo vệ mạch, gây ra tình trạng ngưng chạy lốc.

4. Phân biệt: Lỗi Bo công suất hay Lỗi hỏng Block?

Vì cả 2 lỗi này đều có chung một triệu chứng: Lốc không chạy và tủ nháy đèn 7 lần. Việc bắt lộn bệnh sẽ dẫn đến lãng phí tiền bạc vô ích. Kỹ thuật viên bắt buộc phải làm thao tác loại trừ:

• Rút rắc cắm Block: Thợ sẽ rút rắc điện 3 pha nối từ bo mạch xuống Block, sau đó dùng đồng hồ VOM đo điện trở 3 cọc U-V-W của Block. Nếu điện trở 3 cuộn bằng nhau và không chạm rỉ ra vỏ lốc, thì Block còn sống.
• Kết luận: Khi xác nhận Block vẫn tốt, thợ sẽ tháo Bo mạch công suất ra để đo chân IC. Nếu IC đoản mạch, sẽ tiến hành Sửa chữa và thay thế IC bo mạch Inverter.
• Lưu ý: Nếu đo thấy Block đã chết cuộn dây, bắt buộc phải Thay lốc máy nén Hitachi mới và sửa luôn cả bo mạch (nếu bo đã bị kéo nổ theo).

5. Phương án xử lý và sửa chữa an toàn tuyệt đối

Như đã phân tích ở trên, sửa bo công suất không phải là việc mua một cái bo mới cắm vào là xong. Nếu lốc đang chập mà cắm bo mới vào, bo sẽ lại bốc khói ngay giây đầu tiên.

1. Phải xả toàn bộ điện tích trong tụ điện cao áp trên bo mạch cũ trước khi chạm tay vào tháo dỡ.
2. Dùng mỏ hàn hút thiếc chuyên dụng lấy khối IC công suất hỏng ra khỏi miếng nhôm tản nhiệt.
3. Tra lớp keo tản nhiệt loại tốt mới vào linh kiện IC chính hãng thay thế, hàn chắc chắn các chân.
4. Test thử khối Bo nguồn chạy độc lập trước khi ráp rắc kết nối với máy nén.
